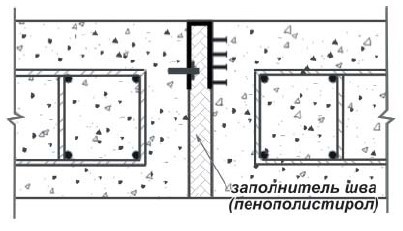

Устройство деформационного шва

Гидрошпонки «УЛЬТРАБАНД» для герметизации деформационных швов.

Даже самые надежные здания, построенные из самых качественных и прочных материалов, подвержены риску деформации. Причина деформации могут послужить разнообразные независящие от человека факторы, такие как температурные колебания воздуха, осадка почвы, сейсмические явления и прочее. Дабы предотвратить деформацию во время проектирования здания специально учитываются деформационные швы. Это специальные швы, которые проходят через всю конструкцию здания, разделяя ее на определенные части, и повышая ее надежность.
Так как причин деформации конструкции здания может быть довольно много, то и деформационные швы бывают разные. Специалисты разделяют их на несколько основных типов: усадочные, осадочные, температурные и антисейсмические.
Независимо от назначения все деформационные швы нуждаются в герметизации. Группа компаний «Кальматрон» выпускает множество различных профилей для гидроизоляции деформационных швов.

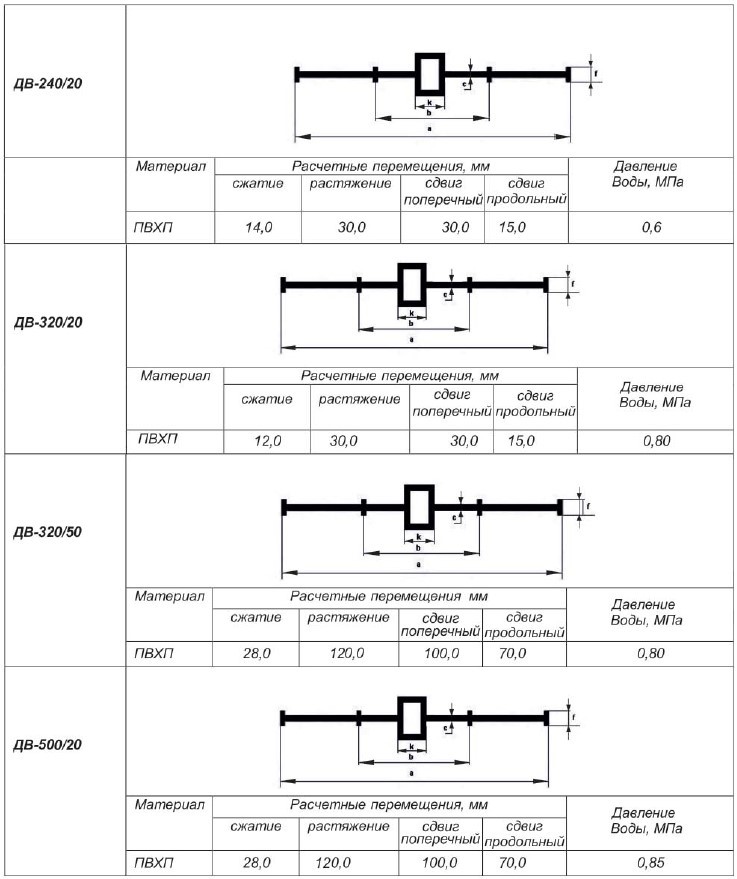

Внутренние гидрошпонки «УЛЬТРАБАНД» для деформационных швов

Размеры гидроизоляционных шпонок

ТИП	ДВ-240/20	ДВ-320/20	ДВ-320/50	ДВ-500/20
a, (мм)	240	320	320	500
b, (мм)	100	120	125	150
с, (мм)	4	6	5	6
f, (мм)	15	15	20	15
k, (мм)	20	20	50	20

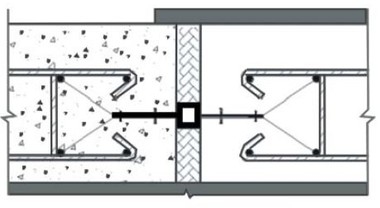

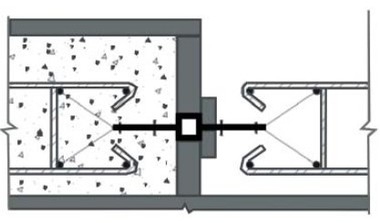

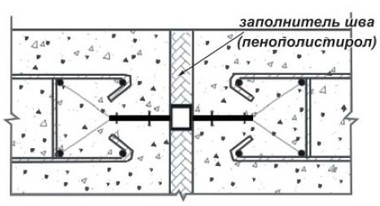

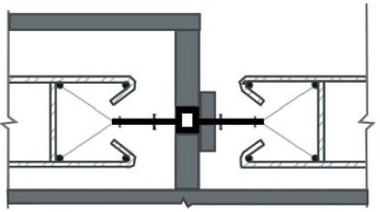

Схема производства работ по установке шпонок ДВ

	подготовить устанавливаемый отрезок шпонки; очистить его от загрязнений; установить и раскрепить шпонку в арматурном каркасе и элементах опалубки в соответствии с проектным положением;
	забетонировать участок конструкции; снять опалубку; провести визуальный контроль качества установки шпонки;
	очистить открытую часть шпонки перед бетонированием смежного участка конструкции; установить и закрепить заполнитель полости шва; установить опалубку на смежном участке конструкции;
	забетонировать смежный участок конструкции; разобрать опалубку; провести визуальный контроль качества выполненных работ.

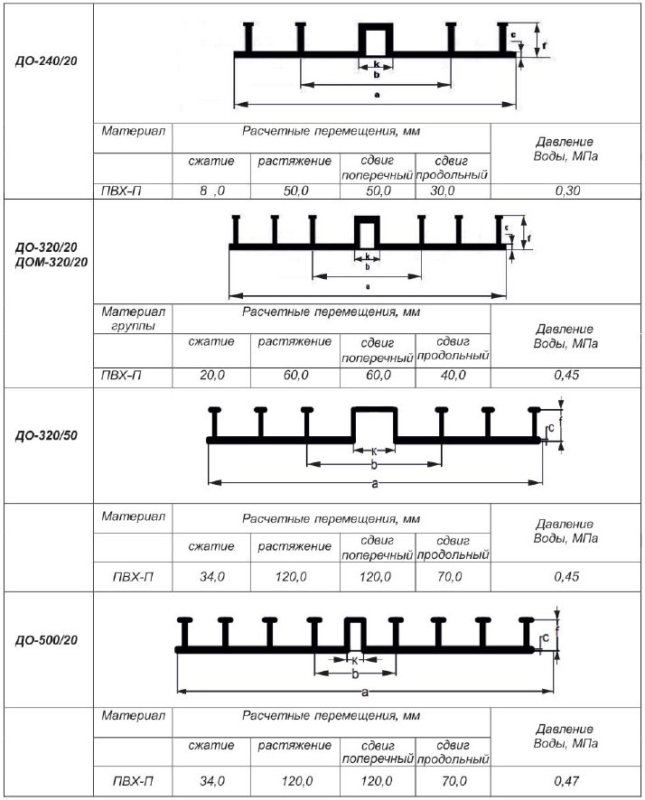

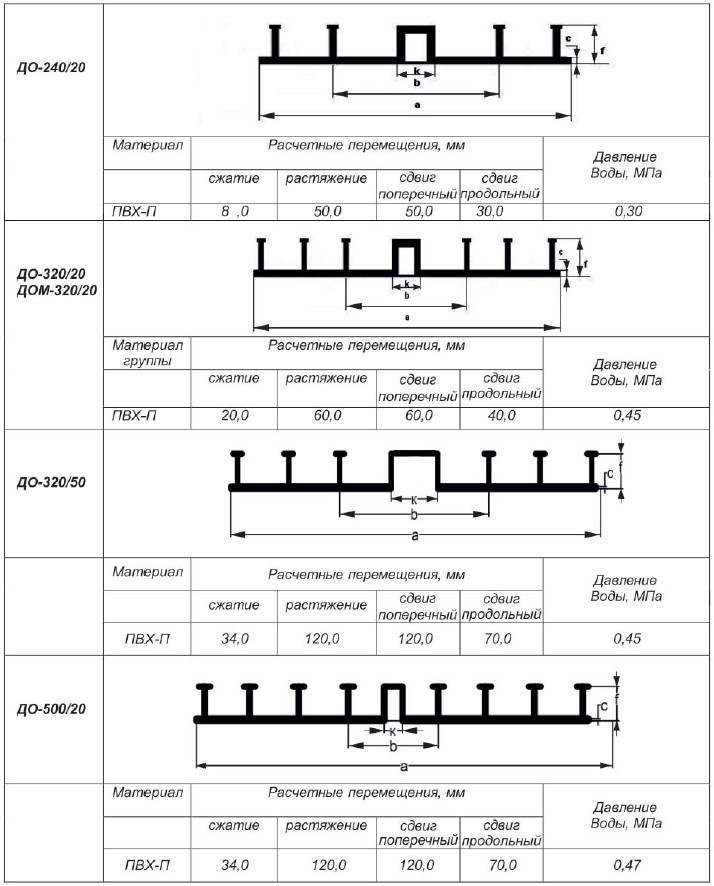

Опалубочные гидрошпонки «УЛЬТРАБАНД» для деформационных швов

Размеры гидроизоляционных шпонок

ТИП	ДО-240/20	ДО-320/20 (ДОМ-320/20)	ДО-320/50	ДО-500/20
a, (мм)	240	320	320	500
b, (мм)	90	100	125	125
с, (мм)	4,5	4	4	4,5
f, (мм)	25	25	30	35
k, (мм)	20	20	50	20

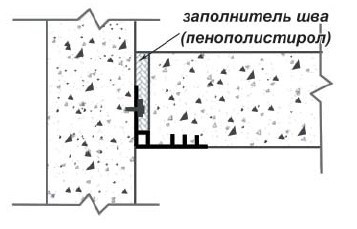

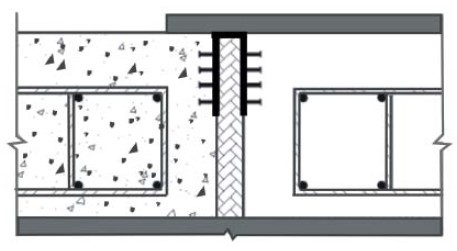

Схема производства работ по установке шпонок ДО

	подготовить устанавливаемый отрезок шпонки; очистить его от загрязнений; установить и раскрепить шпонку в арматурном каркасе и элементах опалубки в соответствии с проектным положением;
	забетонировать участок конструкции; снять опалубку; провести визуальный контроль качества установки шпонки;
	очистить открытую часть шпонки перед бетонированием смежного участка конструкции; установить и закрепить заполнитель полости шва; установить опалубку на смежном участке конструкции;
	забетонировать смежный участок конструкции; разобрать опалубку; провести визуальный контроль качества выполненных работ.

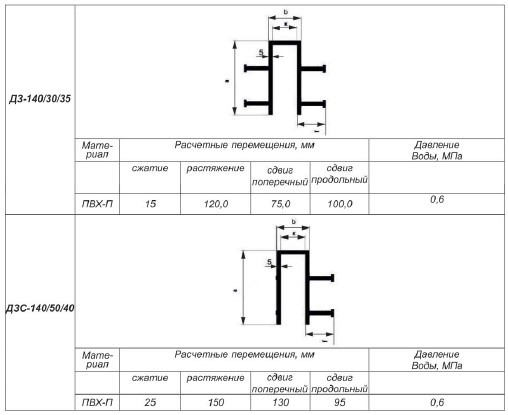

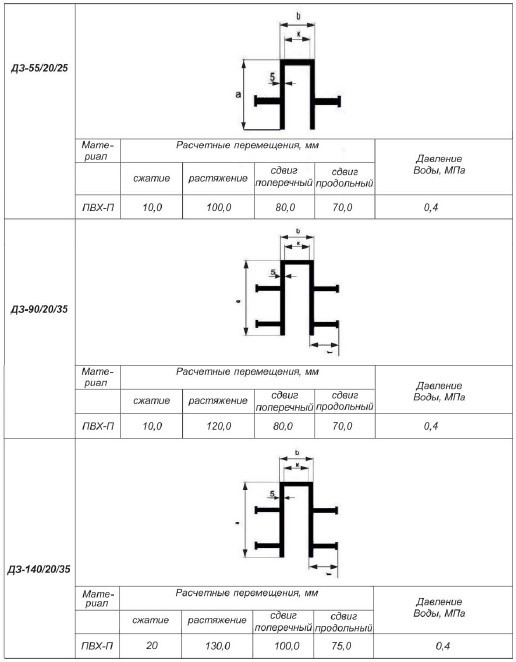

П-образные гидрошпонки «УЛЬТРАБАНД» для деформационных швов

Размеры гидроизоляционных шпонок

ТИП	ДЗ-55/20/25	ДЗ-75/40-45/20	ДЗ-90/20/35	ДЗ-130/20/35	ДЗ-140/20/35	ДЗ-140/30/35	ДЗ-140/50/40
a, (мм)	55	75	100	130	140	140	140
b, (мм)	30	50	30	30	30	40	60
f, (мм)	25	45	35	35	35	35	40
k, (мм)	20	40	20	20	20	30	50
Кол-во анкеров	2	2	4	6	4	4	4

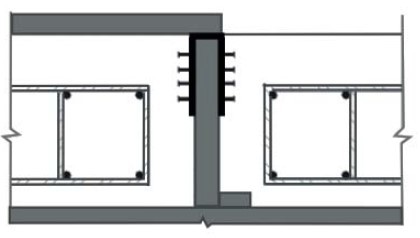

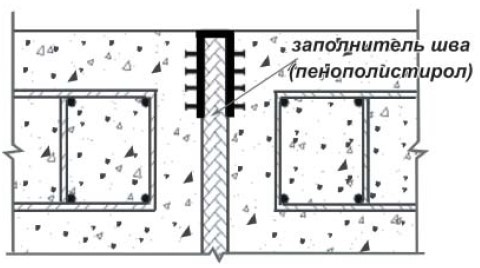

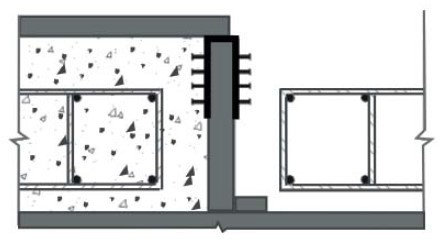

Схема производства работ по установке шпонок ДЗ

	подготовить устанавливаемый отрезок шпонки; очистить его от загрязнений; установить и раскрепить шпонку в арматурном каркасе и элементах опалубки в соответствии с проектным положением;
	забетонировать участок конструкции; снять опалубку; провести визуальный контроль качества установки шпонки;
	очистить открытую часть шпонки перед бетонированием смежного участка конструкции; установить и закрепить заполнитель полости шва; установить опалубку на смежном участке конструкции;
	забетонировать смежный участок конструкции; разобрать опалубку; провести визуальный контроль качества выполненных работ.

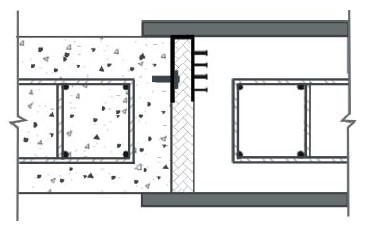

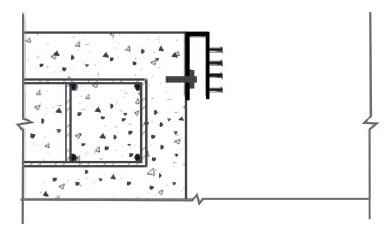

Схема производства работ по установке шпонок типа ДЗС

	подготовить поверхность для установки шпонки на существующей конструкции; подготовить устанавливаемый отрезок шпонки; очистить его от загрязнений; расположить шпонку в соответствии с проектным положением; закрепить шпонку анкерами; провести визуальный контроль качества установки шпонки;
	очистить открытую часть шпонки перед бетонированием смежного участка конструкции; установить и закрепить заполнитель полости шва; установить опалубку на смежном участке конструкции;
	забетонировать участок конструкции; снять опалубку; провести визуальный контроль качества установки шпонки;

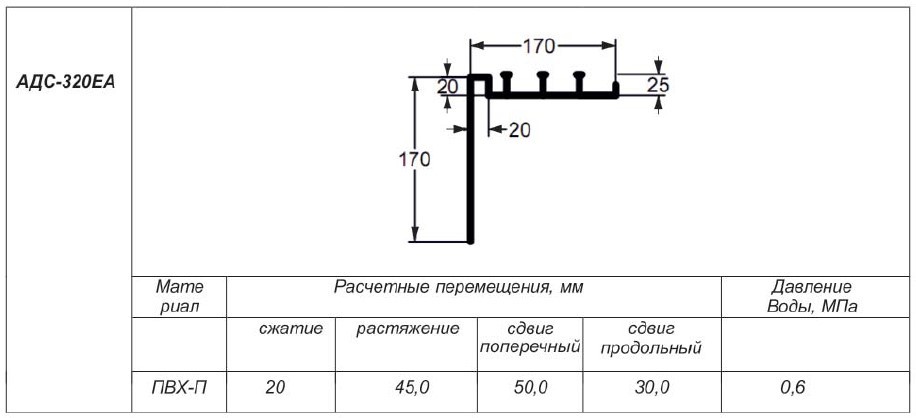

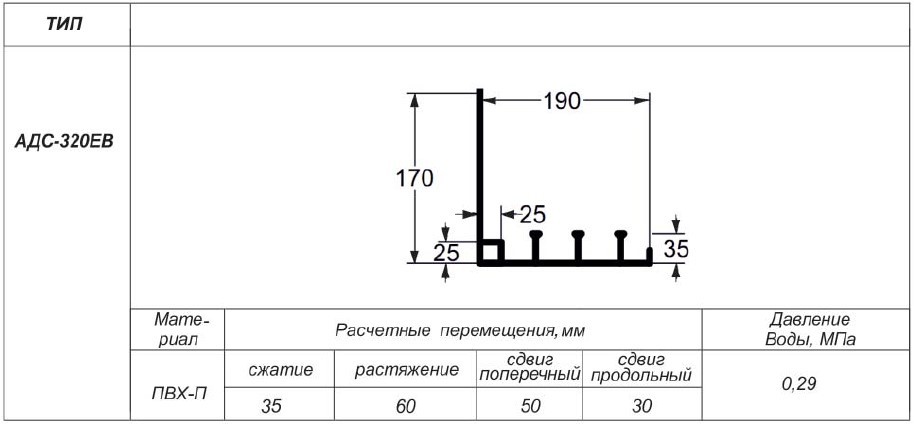

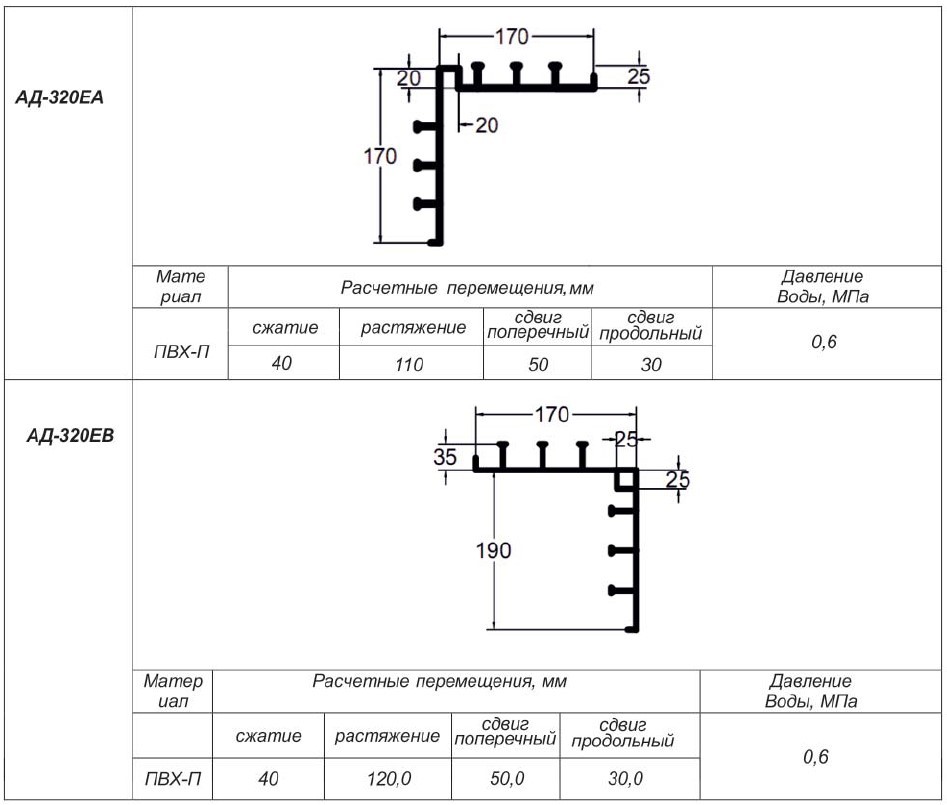

Угловые гидрошпонки «УЛЬТРАБАНД» для деформационных швов

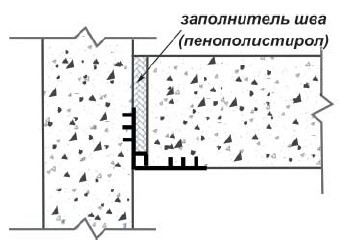

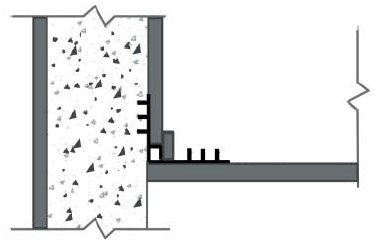

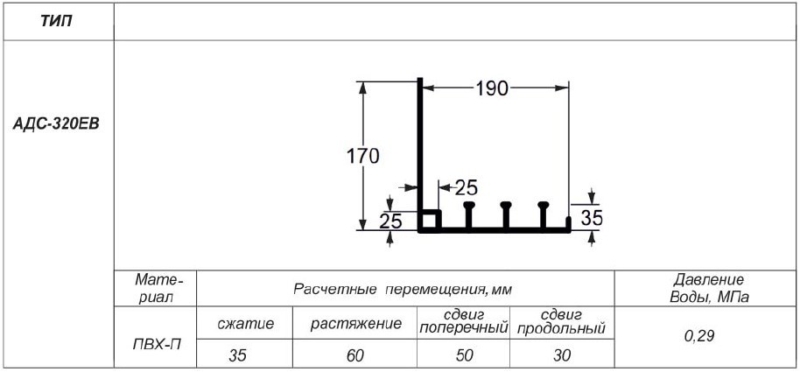

Схема производства работ по установке шпонок типа АДС

	подготовить устанавливаемый отрезок шпонки; очистить его от загрязнений; установить и закрепить шпонку при помощи крепежного элемента в соответствии с проектным положением;
	установить и закрепить заполнитель полости шва; установить опалубку на смежном участке конструкции;
	забетонировать смежный участок конструкции; разобрать опалубку; провести визуальный контроль качества выполненных работ.

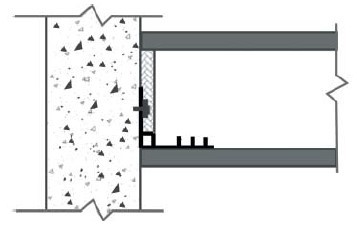

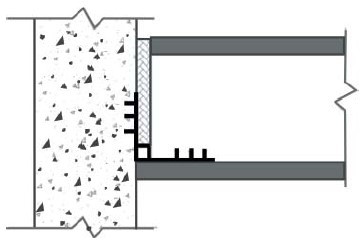

Схема производства работ по установке шпонок типа АД

	подготовить устанавливаемый отрезок шпонки; очистить его от загрязнений; установить и раскрепить шпонку в арматурном каркасе и элементах опалубки в соответствии с проектным положением;
	забетонировать участок конструкции; снять опалубку; провести визуальный контроль качества установки шпонки;
	очистить открытую часть шпонки перед бетонированием смежного участка конструкции; установить и закрепить заполнитель полости шва; установить опалубку на смежном участкеконструкции;
	забетонировать смежный участок конструкции; разобрать опалубку; провести визуальный контроль качества выполненных работ.
